CNC 가공에 대해 알아야 할 사항: 초보자 가이드

자동차 엔진부터 스마트폰 케이스까지 오늘날 우리가 보는 대부분의 금속 및 플라스틱 부품은CNC 가공. 컴퓨터 수치 제어(Computer Numerical Control)의 약자입니다. 간단히 말해서, 컴퓨터는 절단 도구에 단단한 블록에서 부품을 조각하기 위해 어떻게 움직이는지 정확하게 알려줍니다.CNC 가공빠르고 정확하며 반복 가능합니다. 이 가이드에서는 주요 유형을 다룰 것입니다.CNC 기계, 프로그래밍 방법 및 이에 의존하는 산업 분야.

1. CNC 가공이란 무엇입니까?

CNC 가공절삭 가공 공정입니다. 단단한 재료(금속, 플라스틱, 목재, 폼)로 시작하여 원하는 모양만 남을 때까지 재료를 제거합니다. "컴퓨터 수치 제어" 부분은 기계가 디지털 파일을 따른다는 것을 의미합니다. 수동 크랭크나 수동 조향이 없습니다. 에이CNC 기계연중무휴 24시간 운영이 가능하며 공차가 0.01mm에 불과한 동일한 부품을 생산할 수 있습니다. 이것이 바로 이유이다CNC 가공많은 수동 밀링 및 터닝 작업을 대체했습니다.

2. CNC 기계의 4가지 주요 유형

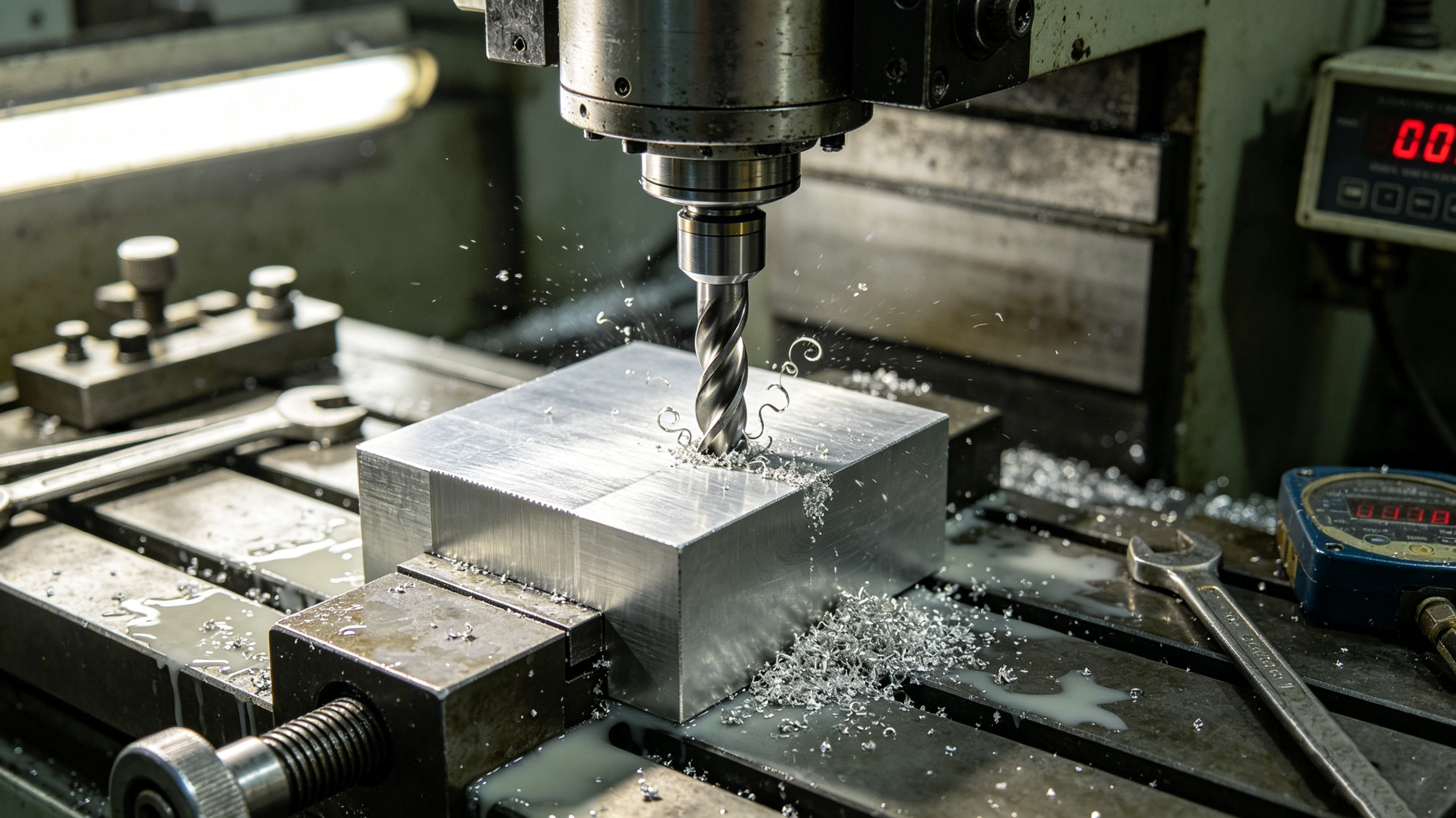

a) CNC 밀링 머신
회전하는 절삭공구(엔드밀)가 상하, 좌우, 전후로 움직입니다. 복잡한 3D 모양, 포켓, 슬롯 및 드릴 구멍을 만들 수 있습니다. 밀링은 가장 일반적인 형태의CNC 가공.

b) CNC 레이저 절단
이는 고출력 레이저 빔을 사용하여 시트 재료를 절단합니다.CNC 절단레이저를 사용하면 얇은 금속, 아크릴, 목재, 직물에 매우 빠르게 작업할 수 있습니다. 공구 마모가 없고, 절단폭이 좁으며, 열 변형이 최소화됩니다.CNC 절단브래킷, 패널, 장식 품목과 같은 평평한 부품에 이상적입니다.

c) CNC 플라즈마 절단
플라즈마는 이온화된 가스 제트를 사용하여 전도성 금속(강철, 스테인리스, 알루미늄)을 절단합니다. 두꺼운 판(6-50mm)의 경우 레이저보다 저렴하지만 절단 부분이 더 넓고 가장자리가 더 거칠습니다.CNC 절단플라즈마는 조선 및 중장비에서 흔히 사용됩니다.

d) CNC 선반(터닝)
고정된 절삭 공구가 가공물을 형성하는 동안 가공물이 회전합니다. 선반은 샤프트, 부싱, 볼트, 디스크 등 원통형 부품을 생산합니다. 최신 CNC 선반은 밀링(라이브 툴링)도 가능합니다.

3. CAD 모델 설계 프로세스

모든CNC 가공작업은 3D 모델로 시작됩니다. 엔지니어는 SolidWorks, Fusion 360 또는 AutoCAD와 같은 CAD(Computer-Aided Design) 소프트웨어를 사용합니다. 그들은 정확한 치수로 부품을 그립니다. 그런 다음 모델을 CAM(Computer-Aided Manufacturing) 소프트웨어로 내보냅니다. 그러면 공구 경로(절단 도구가 따라갈 정확한 경로)가 생성됩니다.

4. CNC 프로그래밍 언어(G 코드 및 M 코드)

CAM 소프트웨어는 영숫자 명령 파일을 출력합니다. 두 가지 주요 코드 유형은 다음과 같습니다.

• G 코드– 동작을 제어합니다: G00(빠른 위치 지정), G01(선형 절삭), G02/G03(원호 보간). 이것들은CNC 기계얼마나 빨리 움직여야 하는지, 어디로 가야 하는지.

• M 코드– 기계 기능을 제어합니다: M03(시계 방향 스핀들), M05(스핀들 정지), M08(절삭유 공급), M30(프로그램 종료).

간단한 부품의 경우 G-코드를 수동으로 작성할 필요는 없지만 이를 이해하면 문제 해결에 도움이 됩니다.

5. CNC 가공을 활용하는 산업

거의 모든 제조 부문이 이에 의존합니다.CNC 가공:

• 항공우주– 터빈 블레이드, 엔진 마운트, 구조용 브래킷.

• 자동차– 엔진 블록, 변속기 하우징, 맞춤형 부품.

• 의료– 수술 도구, 임플란트, 장치 하우징.

• 전자제품– 방열판, 인클로저, 커넥터.

• 소비재– 알루미늄 전화 케이스, 가구 하드웨어, 장난감.

판금작업의 경우,CNC 절단(레이저 또는 플라즈마)가 특히 인기가 있습니다.

6. 테이크아웃(요약)

CNC 가공현대 제조의 중추입니다. 하나의 프로토타입이 필요하든, 부품 만 개가 필요하든,CNC 기계일관성과 속도를 제공합니다. 네 가지 주요 유형 이해 – 밀링, 레이저 절단(핵심)CNC 절단방법), 플라즈마 절단 및 터닝 – 프로젝트에 적합한 프로세스를 선택하는 데 도움이 됩니다. CAD 설계 및 G 코드와 결합하면 거의 모든 것을 만들 수 있습니다.

시작할 준비가 되었습니다.CNC 가공프로젝트?ZGLC 레이저에 문의하세요.CNC 절단서비스와 전문가의 조언.
