การตัดด้วยเลเซอร์ QCW โดยใช้กลไกช่วยของโพลีเมอร์เสริมคาร์บอนไฟเบอร์

การนำโพลีเมอร์เสริมแรงด้วยคาร์บอนไฟเบอร์ (CFRP) มาใช้เพิ่มมากขึ้นในภาคการบินและอวกาศ ยานยนต์ และพลังงานลม ทำให้ความต้องการวิธีการตัดเฉือนคุณภาพสูงและประสิทธิภาพสูงเพิ่มมากขึ้น อย่างไรก็ตาม การตัดด้วยกลไกแบบทั่วไปของ CFRP ได้รับผลกระทบจากการสึกหรอของเครื่องมืออย่างรวดเร็ว การแยกตัว และการดึงไฟเบอร์ออก ในขณะที่การตัดด้วยเลเซอร์แบบคลื่นต่อเนื่อง (CW) แบบดั้งเดิมมักจะทำให้เกิดความเสียหายจากความร้อนมากเกินไป การศึกษาล่าสุดที่ตีพิมพ์ในเทคโนโลยีออพติคอลและเลเซอร์แนะนำแนวทางที่เป็นนวัตกรรม:การตัดด้วยเลเซอร์ QCW ที่ใช้กลไกช่วยซึ่งรวมเทคโนโลยีเลเซอร์คลื่นกึ่งต่อเนื่องเข้ากับแรงเชิงกลเสริมเพื่อให้ได้ประสิทธิภาพที่เหนือกว่าประสิทธิภาพการตัดในซีอาร์พีพี. บทความนี้สรุปข้อค้นพบที่สำคัญและความหมายเชิงปฏิบัติของเทคนิคที่เกิดขึ้นใหม่นี้

1. ความท้าทายของการตัดด้วยเลเซอร์ CFRP

โครงสร้างที่แตกต่างของ CFRP—เส้นใยคาร์บอนที่ฝังอยู่ในเมทริกซ์โพลีเมอร์—ก่อให้เกิดความท้าทายที่ไม่เหมือนใครตัดด้วยเลเซอร์. ความแตกต่างในคุณสมบัติทางความร้อนระหว่างเส้นใยและเมทริกซ์มักจะนำไปสู่การเด่นชัดโซนได้รับผลกระทบจากความร้อน(HAZ) มีคุณลักษณะเฉพาะคือการย่อยสลายของเรซิน การดึงเส้นใยออก และการแยกชั้น การวิจัยเปรียบเทียบเลเซอร์ความกว้างพัลส์สามประเภท ได้แก่ พิโควินาที นาโนวินาที และ QCW เผยให้เห็นว่าในขณะที่เลเซอร์ QCW ให้ประสิทธิภาพการตัดที่ยอดเยี่ยม (เวลาในการประมวลผลรูเดียวเพียง 4.028 วินาที) แต่ยังกระตุ้นให้เกิด HAZ ที่ใหญ่ที่สุด โดยวัดได้ 11.6 เท่าของเลเซอร์นาโนวินาที การแลกเปลี่ยนระหว่างความเร็วและคุณภาพนี้เป็นอุปสรรคต่อการยอมรับในอุตสาหกรรมมานานแล้วการตัดด้วยเลเซอร์ QCWสำหรับส่วนประกอบ CFRP ที่มีความแม่นยำสูง

2. แนวทางการใช้เครื่องกลช่วย

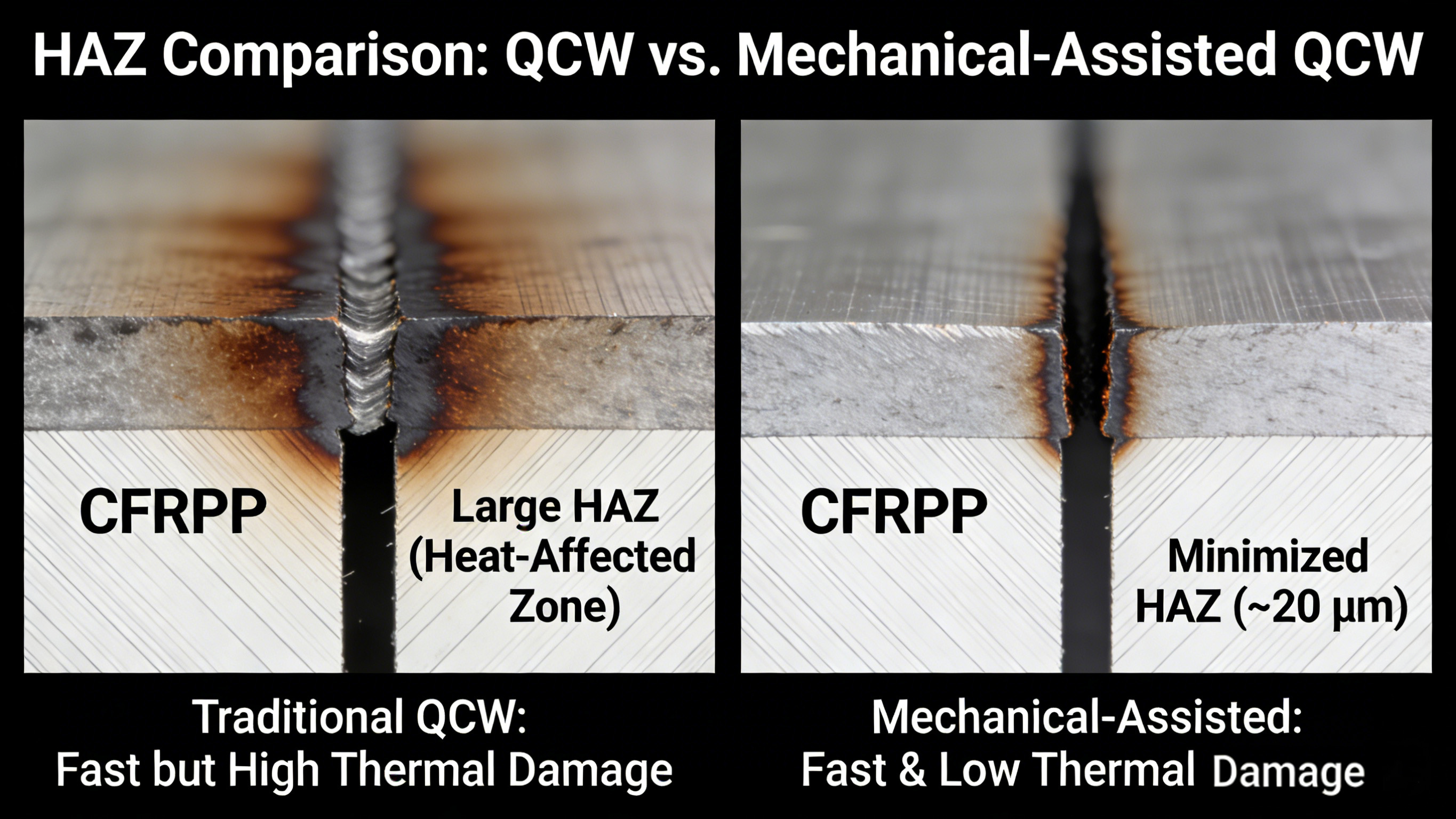

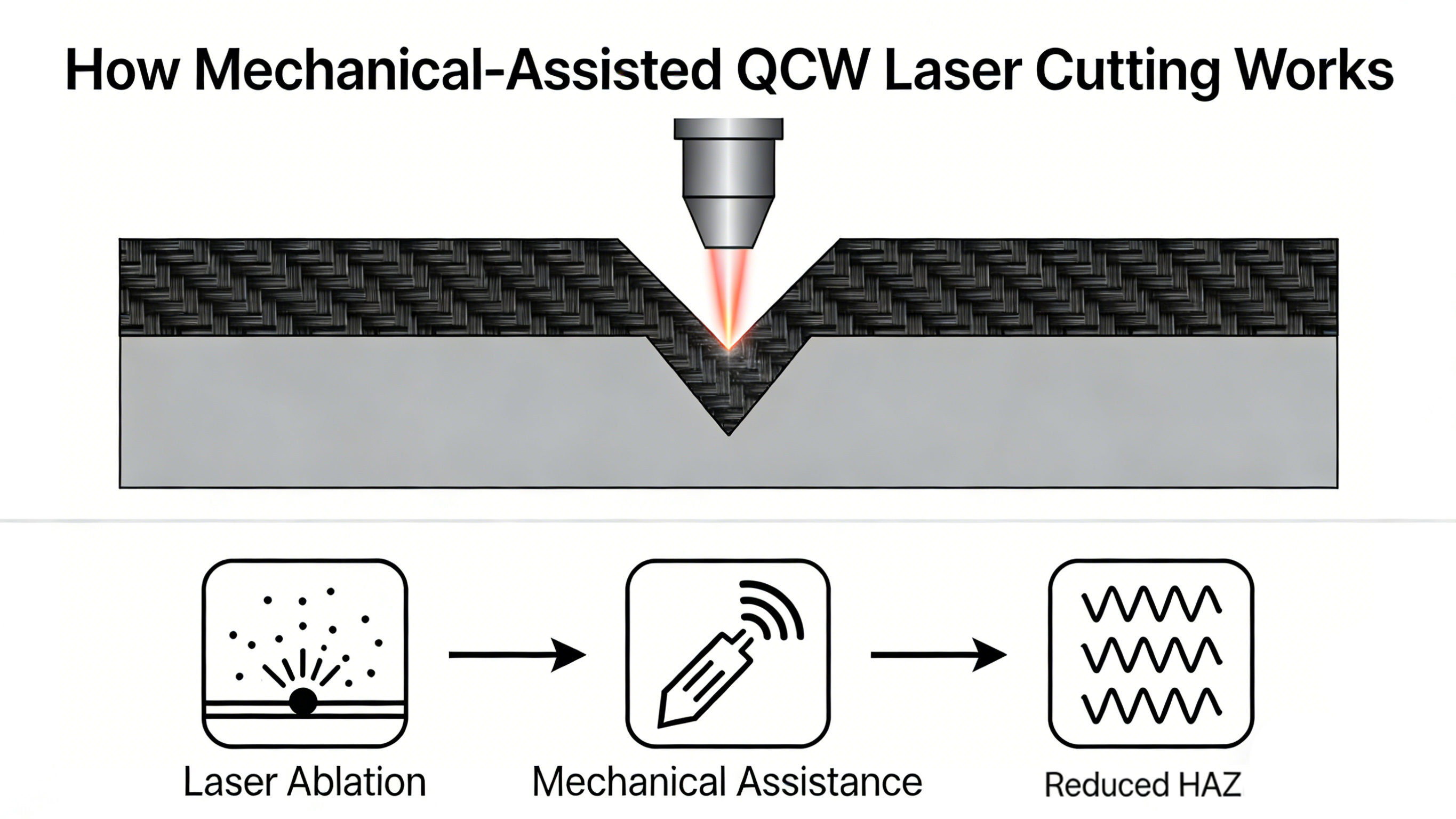

ที่การตัดด้วยเลเซอร์ QCW ที่ใช้กลไกช่วยเทคนิคนี้เน้นถึงข้อดีข้อเสียนี้โดยการผสานรวมปริมาณงานสูงของเลเซอร์ QCW เข้ากับความแม่นยำของตัวช่วยเชิงกล หลักการนี้ตรงไปตรงมาแต่ก็มีประสิทธิภาพ: เลเซอร์จะทำการกำจัดวัสดุหลัก ในขณะที่องค์ประกอบทางกล เช่น ลูกกลิ้งควบคุมแรงหรือไอพ่นก๊าซเสริม จะส่งแรงกดเฉพาะจุดไปยังโซนการตัด ความช่วยเหลือทางกลนี้ทำหน้าที่หลายอย่าง: ช่วยขับเศษที่หลอมเหลวออกจากรอยตัด เพิ่มการกระจายความร้อน และลดภาระความร้อนบนวัสดุเมทริกซ์โดยรอบ ผลลัพธ์ที่ได้คือการลดลงอย่างเห็นได้ชัดฮาซโดยไม่สูญเสียความเร็วโดยธรรมชาติของการตัดด้วยเลเซอร์ QCW. การศึกษาเกี่ยวกับกลยุทธ์ QCW แบบหลายรอบได้แสดงให้เห็นว่า ด้วยพารามิเตอร์กระบวนการที่เหมาะสม รวมถึงความเร็วตัดสูง (สูงถึง 200 มม./วินาที) และการผ่านหลายรอบ (สูงสุดเจ็ดรอบ) พื้นผิวฮาซสามารถย่อให้เล็กสุดได้ 19.5 μm

3. การเพิ่มประสิทธิภาพการตัดให้เหมาะสม

บรรลุผลสูงสุดประสิทธิภาพการตัดต้องมีการปรับพารามิเตอร์คีย์อย่างระมัดระวัง เอกสารอ้างอิงระบุว่ากำลังของพัลส์ ระยะเวลาของพัลส์ และแฟคเตอร์ที่ทับซ้อนกันเป็นตัวแปรวิกฤตที่มีอิทธิพลต่อเรขาคณิตของเคอร์ฟ และฮาซส่วนขยาย. ผลการทดลองแสดงให้เห็นว่าเลเซอร์ไฟเบอร์ QCW ที่ทำงานที่กำลังพัลส์สูง (สูงถึง 4.5 kW) และระยะเวลาพัลส์สั้น (0.05 ms) สามารถตัดแผ่น CFRP หนา 1.3 มม. ที่ความเร็วสูงถึง 2,700 มม./นาที ในขณะที่ยังคงรักษาร่องที่แคบ (เล็กกว่า 200 μm) และจำกัดฮาซ(ประมาณ 0.5 มม.) โดยเฉพาะอย่างยิ่งฮาซวัดที่พื้นผิวด้านล่างทำหน้าที่เป็นดัชนีความเสียหายที่เชื่อถือได้ ซึ่งมีความสัมพันธ์อย่างใกล้ชิดกับความเสียหายจากความร้อนโดยรวมทั่วทั้งส่วน สำหรับผู้ผลิตนำไปปฏิบัติการตัดด้วยเลเซอร์ QCW ที่ใช้กลไกช่วยวิธีการที่แนะนำนั้นเกี่ยวข้องกับกลยุทธ์หลายรอบที่ใช้พลังงานต่ำรวมกับการสแกนความเร็วสูง ซึ่งช่วยให้ก๊าซเสริมสามารถระบายความร้อนภายในรอยตัดภายในระหว่างรอบได้อย่างมีประสิทธิภาพ ป้องกันการสะสมความร้อนมากเกินไป

4. ประสิทธิภาพทางกลของ QCW-Cut CFRP

นอกเหนือจากคุณภาพทางเรขาคณิตแล้ว ความสมบูรณ์ทางกลของส่วนประกอบ CFRP ที่ตัดด้วย QCW ยังมีความสำคัญยิ่งอีกด้วย สิ่งที่น่าสนใจคือผลการวิจัยระบุว่าแม้ว่าขนาดของ HAZ จะแตกต่างกันอย่างมีนัยสำคัญตามประเภทของเลเซอร์ แต่ค่าความต้านทานแรงดึงและแรงดัดงอที่ได้จะแตกต่างกันน้อยกว่า 5% ที่สำคัญกว่านั้นการตัดด้วยเลเซอร์ QCWสร้างชิ้นงานทดสอบที่มีการกระจายความเครียดสม่ำเสมอมากขึ้นและทนทานต่อความเสียหายได้สูงกว่าเมื่อเปรียบเทียบกับวิธีอื่น ความสัมพันธ์ของภาพดิจิทัลในแหล่งกำเนิด (DIC) และการถ่ายภาพ CT 3 มิติเผยให้เห็นว่าชั้นตามยาวล้มเหลวผ่านการดึงไฟเบอร์ออก ในขณะที่ชั้นตามขวางล้มเหลวผ่านโหมดความล้มเหลวแบบแยกส่วนระหว่างผิวหน้า ซึ่งได้รับการจัดการอย่างดีในชิ้นงานที่ตัดแบบ QCW สิ่งนี้ชี้ให้เห็นว่าด้วยการเพิ่มประสิทธิภาพพารามิเตอร์ที่เหมาะสมการตัดด้วยเลเซอร์ QCW ที่ใช้กลไกช่วยสามารถส่งมอบได้ประสิทธิภาพการตัดที่สร้างสมดุลระหว่างประสิทธิภาพ คุณภาพ และความน่าเชื่อถือของโครงสร้าง

5. ผลกระทบทางอุตสาหกรรมและทิศทางในอนาคต

ที่การตัดด้วยเลเซอร์ QCW ที่ใช้กลไกช่วยเทคนิคue ถือเป็นคำมั่นสัญญาที่สำคัญสำหรับการใช้งานในอุตสาหกรรมที่ทั้งความเร็วและคุณภาพเป็นสิ่งสำคัญ สำหรับส่วนประกอบ CFRP ในชิ้นส่วนโครงสร้างยานยนต์ แผงการบินและอวกาศ และใบพัดกังหันลม วิธีการนี้นำเสนอเส้นทางที่เป็นไปได้ไปสู่การประมวลผลที่มีปริมาณงานสูง โดยไม่กระทบต่อความสมบูรณ์ทางกล การพัฒนาในอนาคตอาจมุ่งเน้นไปที่การตรวจสอบกระบวนการแบบเรียลไทม์และระบบควบคุมแบบวงปิดที่ปรับความช่วยเหลือทางกลแบบไดนามิกตามการตรวจจับความร้อนในแหล่งกำเนิด เมื่อเทคโนโลยีเติบโตเต็มที่การตัดด้วยเลเซอร์ QCW—เสริมด้วยความช่วยเหลือทางกลไก—พร้อมที่จะกลายเป็นโซลูชันมาตรฐานสำหรับการตัดเฉือน CFRP ที่มีความแม่นยำในสภาพแวดล้อมการผลิตอัจฉริยะ
