チタン合金のレーザー洗浄: メカニズムと表面品質管理の詳細

チタン合金は、その卓越した強度重量比と耐食性により、航空宇宙工学、海洋工学、生物医学工学に不可欠です。しかし、酸素に対する親和性が高いため、製造中に粘り強い酸化物層が急速に形成され、汚染が発生し、溶接や接合などの後続のプロセスの性能が著しく損なわれます。¹。化学エッチングや研磨ブラストなどの従来の洗浄方法は、環境への懸念を引き起こし、繊細な基板を損傷する危険性があります。レーザークリーニングは、優れた非接触型で環境に優しい代替手段として登場しました。この記事では基本的なことについて説明しますメカニズム後ろにレーザークリーニングのチタン合金最適化を達成するための実用的な洞察を明らかにし、提供します表面品質.

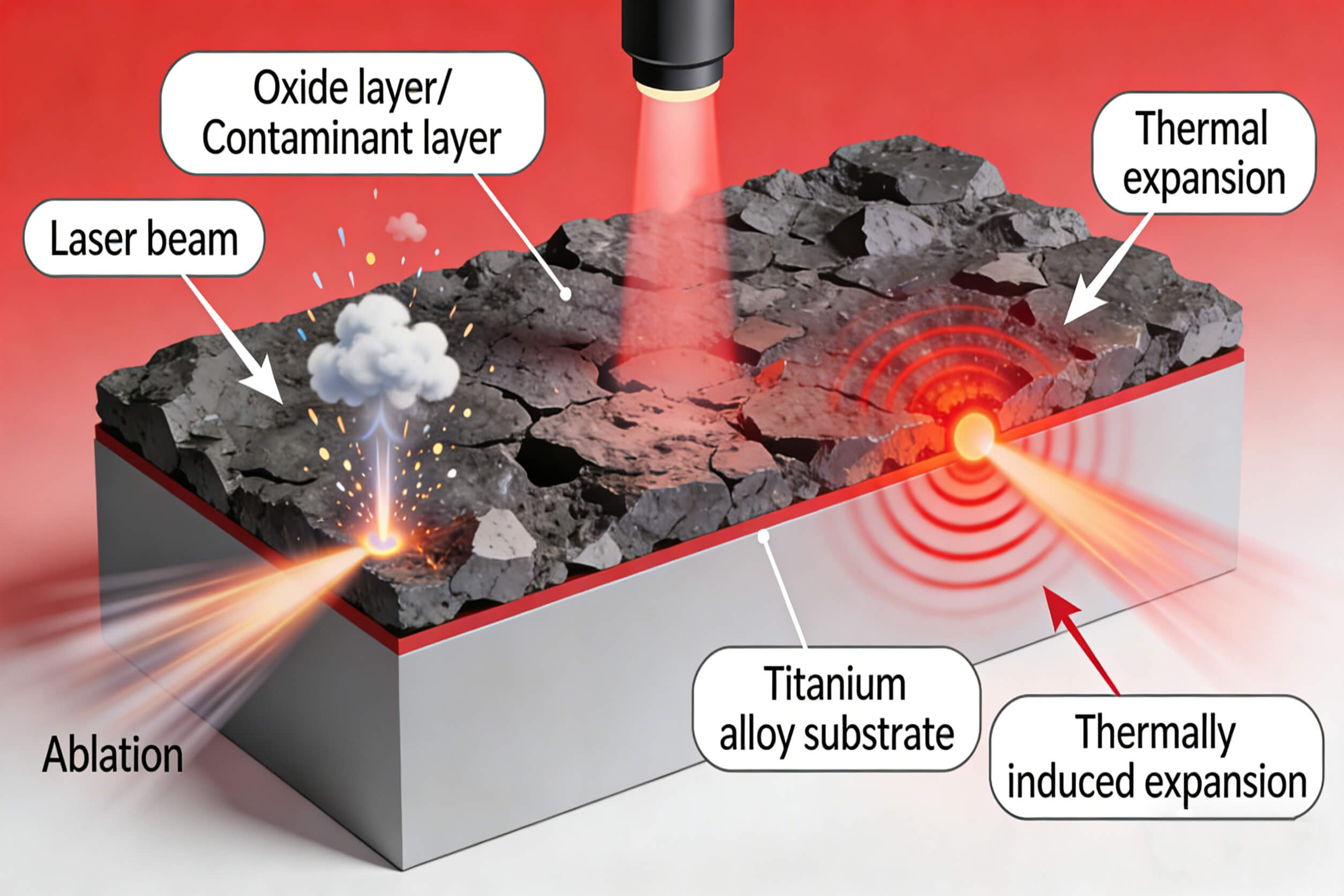

1. コアメカニズム: レーザーがチタン表面とどのように相互作用するか

の効能レーザークリーニング高エネルギーレーザーパルスと表面汚染物質との間の正確な相互作用にかかっています。のためにチタン合金、2つのプライマリーメカニズム多くの場合、同時に作用します。

1. アブレーション/蒸発: これは、酸化層と非金属コーティングを除去するための主要なメカニズムです。強力なレーザーエネルギーが汚染物質に吸収され、その温度がナノ秒単位で蒸発点を超えて急上昇し、直接昇華または爆発的な放出を引き起こします。¹。に関する研究レーザークリーニングTA15チタン合金最適な除去効果は、酸化膜温度が沸点をわずかに上回るときに達成されることを確認しました。機構レーザーアブレーションである¹.

2. 熱/基板誘発衝撃波: グリースや緩く付着した粒子を洗浄する場合、レーザービームは主にその下にある部分を加熱する可能性があります。チタン合金基板。基板の急速な熱膨張により音響波または衝撃波が発生し、上にある汚染物質を機械的に除去します。このメカニズムは高い成果を達成するために重要です表面品質母材の金属を溶かさずに。

この相互作用を理解することがプロセス制御の鍵となります。過剰なエネルギーは損傷する可能性がありますチタン合金基板の溶解、層の再鋳造、または望ましくない相転移を引き起こし、エネルギーが不十分な場合は残留物が残ります。².

2. 重要なプロセスパラメータと表面品質への影響

完璧を達成する表面品質でチタン合金 レーザークリーニング相互に関連するいくつかのパラメーターを細心の注意を払って最適化する必要があります。

• レーザーエネルギー密度 (フルエンス)：これは最も重要な要素です。洗浄しきい値 (汚染物質を除去するための最小値) と装置の損傷しきい値の間で慎重にバランスを取る必要があります。チタン合金基板¹。 TC4に関する研究チタン合金は、基板の変質を最小限に抑えながら酸化膜を効果的に剥離する最適なエネルギー密度ウィンドウ (例: 5.27 J/cm2) を特定しました。

• パルス幅と繰り返し率: 短いパルス幅 (ナノ秒からピコ秒​​) により、熱拡散を最小限に抑えながら高いピーク出力が得られ、熱影響部 (HAZ) が減少し、金属の冶金学的完全性が維持されます。チタン合金、これは疲労が重要なコンポーネントにとって不可欠です¹。均一なオーバーラップとカバレッジを確保するには、繰り返し速度をスキャン速度と同期させる必要があります。

• スキャン戦略とビームプロファイル: レーザースキャンのパターンと速度は均一性に直接影響します。 TC4 のガウス ビームとフラットトップ ビーム プロファイルを比較した研究では、ガウス ビームは中心エネルギーが集中しているため、特定のパラメータの下ではフラットトップ ビームに比べて洗浄後の粗さと酸素含有量が低くなる場合があることが示されています。¹。さらに、革新的なメカニズム水に導かれるようにレーザークリーニングレーザーと細いウォータージェットを組み合わせた方法では、優れた結果が実証されています。この技術は、熱負荷を大幅に軽減し、プラズマシールドを抑制し、破片を即座に洗い流すことで、乾燥状態と比較してマイクロクラックが少なく、粗さが低い表面を実現します。レーザークリーニング³.

3. 表面品質の評価: 指標と結果

成功したレーザークリーニングのプロセスチタン合金いくつかの単位で数値化されます表面品質メトリクス:

• 視覚的および化学的純度: 最終目標は、視覚的にきれいで金属のように明るい表面です。エネルギー分散型 X 線分光法 (EDS) 分析を使用して、酸素と異物元素が大幅に減少していることを確認します。例えば、レーザークリーニング酸化した TA5 チタン溶接シーム (黄色または青色に見える) を使用すると、溶接シームを均一な銀白色に戻すことができ、表面の酸素含有量を一貫した低レベル (たとえば、約 8.26 ～ 8.65 wt%) に低下させることができます。

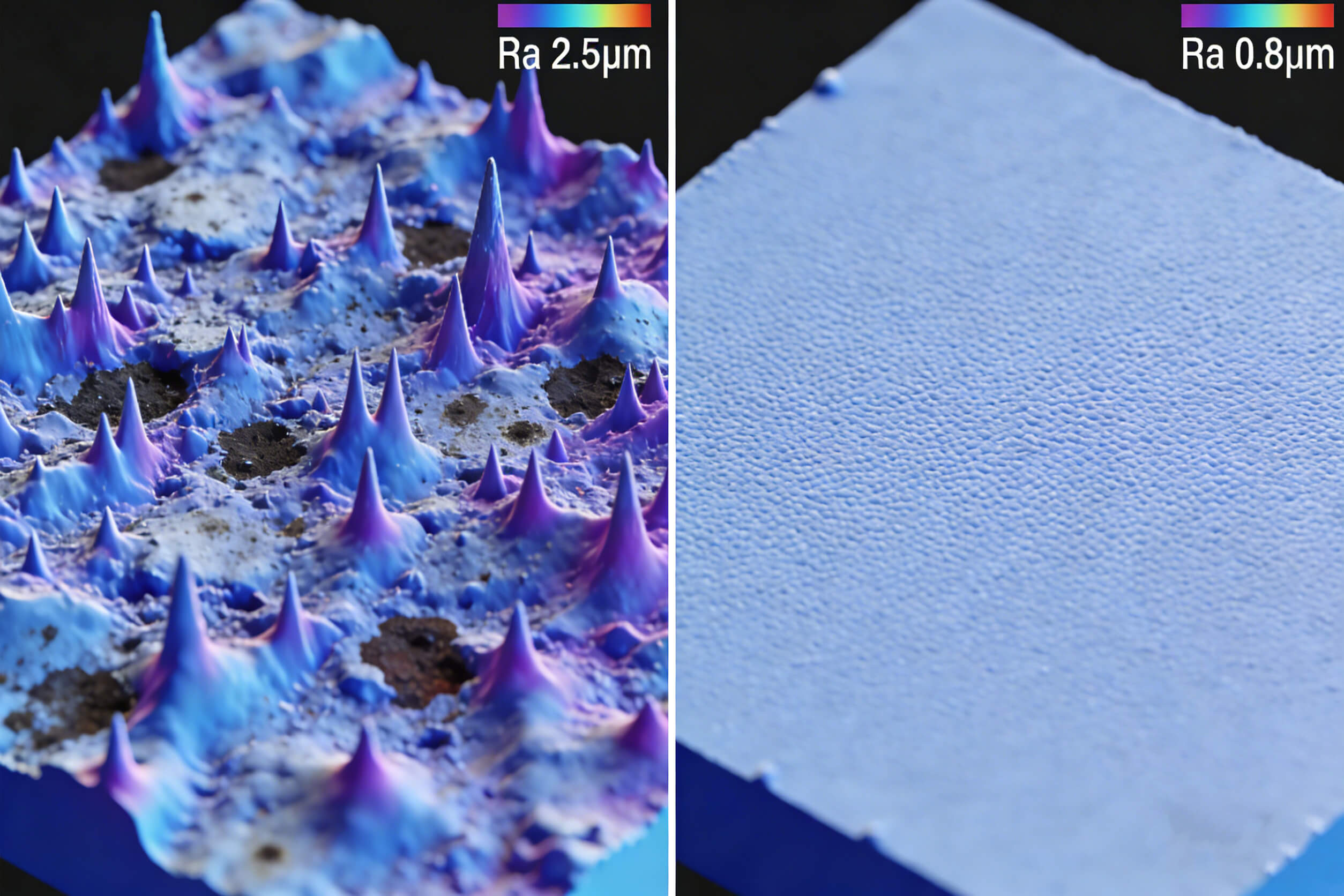

• 表面粗さ（Sa/Ra）： その間レーザークリーニング微細なトポグラフィーを変える可能性があるため、最適なパラメータは、その後のコーティングまたは接着ステップでの接着を強化できる、制御された均一な粗さを目指します。水誘導式レーザークリーニング従来の乾式法と比較して、粗さが低く、残留マイクロピットが少ない表面を生成することが示されています。

• 微細構造の完全性: 最良のプロセスでは、基板の微細構造と組成は実質的に変化しません。 TC4に関する研究チタン合金しながらそれを示しますレーザークリーニング表面固有の汚染物質を除去できる富氧α层（酸素富化アルファ層）、通常、この薄い拡散層自体は除去されないため、基板の元の硬度が維持されます。重要なのは、このプロセスでは、亀裂の開始剤として機能する可能性のある厚くて脆い「白い層」またはリキャスト層の形成を回避する必要があります。

4. 未来: インテリジェントかつ適応性のあるレーザー洗浄システム

の将来チタン合金 レーザークリーニングインテリジェントな閉ループ システムに存在します。アコースティック・エミッション・センサー、プラズマ分光法、同軸カメラなどのリアルタイム監視ツールを統合すると、洗浄効果に関する即時フィードバックが可能になります。このデータは AI アルゴリズムによって処理され、プロセス中にレーザー パラメーターを動的に調整し、一貫性と損傷のない状態を保証します。表面品質複雑な形状やさまざまな汚染物質の厚さを備えた部品であっても。静的パラメータセットから適応型プロセス制御へのこの移行は、精密製造における次のフロンティアを表しています。

結論

レーザークリーニング準備のための革新的なテクノロジーですチタン合金コンポーネント。その有効性はアブレーションと熱の高度な相互作用によって決まります。メカニズム。エネルギー密度、パルス特性、スキャン戦略などの重要なパラメータを習得することで、エンジニアは優れた結果を確実に達成できます。表面品質- 化学的純度、最適な粗さ、保存された微細構造が特徴です。テクノロジーが進化し、よりスマートで適応性のあるシステムが開発されるにつれて、レーザークリーニングは、先進産業全体にわたる高信頼性の表面処理の標準となる予定です。

参照：

1.「TC4 チタン合金の洗浄効果に対するさまざまなスポット パターン レーザーの影響」Xinqiang Ma、Tengchao Liu、Yuan Ren、Yanlu Zhang、Zifa Xu、Wei Cheng、Zhenzhen Zhang、Yongmei Zhu、Qinhe Zhang 著

2.「COに関する調査」₂ガスタービン部品製造用チタン合金のレーザー洗浄」 MW Turner、PL Crouse、L Li、AJE Smith 著

3."「水ガイド洗浄と乾式レーザー洗浄による塗装除去後のチタン合金の表面品質の比較」Ying Lu、Jilitu Humu、Yan Cheng、Hongchao Qiao、Hongzheng Han、Boyu Sun
