레이저 용접기의 주요 매개변수 설정

레이저 용접은 재료 접합 방식에 혁신을 가져오며 기존 방법으로는 따라올 수 없는 정밀도를 제공합니다. 그러나 완벽한 용접을 위해서는 프로세스를 제어하는 ​​용접 매개변수의 춤을 이해해야 합니다. 섬세한 전자 제품이든 중공업 부품이든 관계없이 이러한 설정을 올바르게 사용하면 강하고 아름다운 용접이 될지, 아니면 프로젝트가 실패할지 결정됩니다.

1. 레이저 용접이란 무엇입니까? 장점과 과제

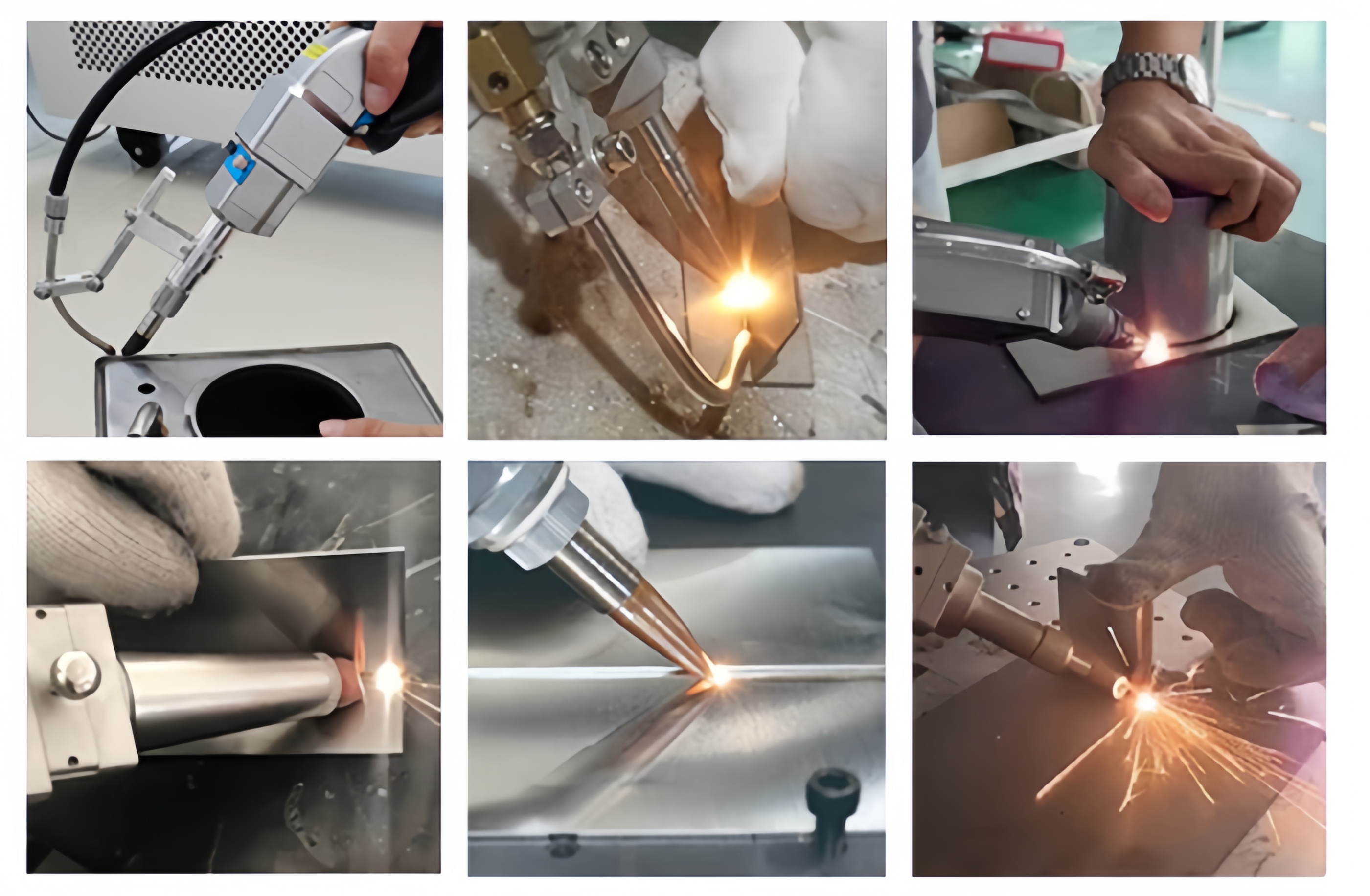

레이저 용접은 집중된 광선을 사용하여 재료를 녹이고 결합합니다. 엄청난 열을 작은 지점에 집중시킬 수 있는 미세한 토치라고 생각해보세요.

주요 이점:

• 정도:사람 머리카락만큼 작은 용접

• 속도:기존 방법보다 최대 10배 더 빠릅니다.

• 품질:왜곡이 최소화되고 깔끔한 결과

• 다재:금속, 플라스틱 및 이종 재료와 함께 작동

일반적인 과제:

• 높은 초기 장비 비용

• 부품 간 정확한 맞춤이 필요함

• 숙련된 운영자가 필요합니다.

• 매개변수 변경에 대한 민감도

2. 연속파 대 펄스 용접

이러한 모드 중에서 선택하는 것은 연속적인 물 흐름과 개별 물방울 중에서 선택하는 것과 같습니다.

연속파(CW):

• 일정한 레이저 출력

• 깊은 용입 및 고속 용접에 적합

• 길고 곧은 솔기에 이상적

• 예: 자동차 차체 조립

펄스 용접:

• 레이저가 빠르게 켜지거나 꺼집니다.

• 얇은 재료에 대한 더 나은 열 제어

• 스폿 용접 및 열에 민감한 부품에 적합

• 예: 전자 부품 제조

3. 5가지 주요 레이저 용접 매개변수

1. 레이저 파워:열원의 "볼륨"(일반적으로 200W-6000W)

2. 용접 속도:빔이 움직이는 속도(1~20미터/분)

3. 초점 위치:빔이 표면을 기준으로 초점을 맞추는 위치

4. 펄스 주파수:펄스 용접용(1-1000Hz)

5. 실드 가스 유형/유량:산화 방지(아르곤 또는 헬륨, 10-25 L/min)

4. 재료 및 산업 응용

공통 재료:

• 궤조:강철, 알루미늄, 티타늄, 구리

• 플라스틱:ABS, 폴리카보네이트, 나일론

• 다른 재료:강철에서 알루미늄으로, 구리에서 황동으로

산업 용도:

• 의료:수술 기구 조립

• 자동차:EV용 배터리 탭 용접

• 전자제품:회로 부품의 마이크로 접합

• 항공우주:엔진 부품 수리

5. 일반적인 용접 문제 및 해결 방법

1. 다공성(용접의 기포):

   • 원인: 표면이 오염되었거나 가스 커버리지가 불량함

   • 해결 방법: 재료를 철저히 청소하고 가스 흐름을 확인합니다.

2. 열분해:

   • 원인: 열 입력이 너무 많거나 재료 혼합이 잘못됨

   • 수정 사항: 전력을 줄이고 재료를 예열하세요.

3. 언더컷(용접을 따른 홈):

   • 원인: 출력이 너무 높거나 속도가 잘못됨

   • 수정: 전력/속도 균형 조정

4. 스패터(금속 방울):

   • 원인: 불안정한 용융 과정

   • 수정 사항: 펄스 용접 매개변수 최적화 및 스패터 방지 스프레이 사용

5. 불완전한 침투:

   • 원인: 출력이 부족하거나 속도가 너무 빠름

   • 수정: 전력을 높이거나 속도를 줄입니다.

6. 품질 모니터링 및 유지 관리

1. 실시간 모니터링:

   • 카메라와 센서를 사용하여 용접 풀 관찰

   • 문제가 발생하는 즉시 감지

2. 정기 교정:

   • 매달 레이저 출력을 확인하세요

   • 매주 빔 정렬 확인

3. 예방 유지보수:

   • 매일 렌즈와 거울을 청소하세요.

   • 매주 냉각 시스템을 점검하십시오.

   • 필요에 따라 소모품을 교체하십시오.

7. 올바른 용접 설정 방법매개변수

다음과 같은 실제 단계부터 시작하세요.

1. 스크랩 재료에 대한 테스트:항상 시험판을 먼저 실행하세요.

2. 제조업체 지침을 사용하십시오.권장 설정으로 시작

3. 한 번에 하나의 매개변수 조정:전력 또는 속도 변경(둘 다 변경하지 않음)

4. 문서 성공 설정:효과가 있는 일지를 기록해 두세요.

5. 재료 두께를 고려하십시오.두꺼운 재료에는 더 많은 전력이 필요합니다.

빠른 참조 시작점:

• 스테인레스 스틸(1mm):300W, 1.5m/분, 아르곤 가스

• 알루미늄(2mm):800W, 1.0m/분, 헬륨 가스

• 구리(1mm):500W, 0.8m/min, 고주파 펄스

8. 주요 시사점

레이저 용접 매개변수를 마스터하는 것은 과학이기도 하고 예술이기도 합니다. 제가 함께 일한 가장 성공적인 운영자들은 모두 한 가지 습관을 공유합니다. 그들은 테스트와 학습을 멈추지 않습니다. 그들은 각 재료와 응용 분야에 무엇이 효과가 있는지에 대한 자세한 기록을 유지합니다.

완벽한 용접은 단지 하나의 설정을 최적화하는 것이 아니라 모든 용접 매개변수의 균형을 맞추는 데서 비롯된다는 점을 기억하십시오. 보수적으로 시작하고, 작은 조정을 하고, 항상 안전을 최우선으로 생각하세요. 이러한 핵심 요소에 대한 연습과 주의를 통해 시간이 지나도 견고하고 안정적인 용접을 생산할 수 있습니다.

가장 좋은 매개변수 세트는 특정 애플리케이션에서 일관된 결과를 생성하는 매개변수 세트입니다. 실험하는 것을 두려워하지 마십시오. 최고의 용접 기술 중 일부는 신중한 시행착오를 통해 발견되었습니다.
