레이저로 청소된 표면이 있는 스포츠 EV 섀시의 접합부에 부식성 환경이 미치는 영향

고성능 스포츠 전기 자동차(EV)를 추구하려면 알루미늄 합금과 접착 본딩을 사용하는 혁신적인 경량 구조가 필요합니다. 그러나 실제 조건에서 이러한 접착 조인트의 장기적인 신뢰성은 중요한 과제입니다. 최근에 발표된 연구는국제 접착 및 접착제 저널이 주제에 대한 필수 데이터를 제공하며, 특히 부식성 환경이 알루미늄 합금으로 만든 접착 조인트에 어떤 영향을 미치는지 조사합니다. EN AW 2017A(프로토타입 스포츠 EV 하중 지지 프레임용 소재) 표면은 다음을 사용하여 준비되었습니다.레이저 빔 청소. 이 기사에서는 주요 결과를 요약하고 다음을 보장하기 위한 보호의 필요성을 강조합니다.부식 내구성전반적인 구조적 무결성.

1. 표면 처리 및 부식 방지의 중요한 역할

EV 섀시와 같이 응력이 높은 응용 분야의 접착 결합에는 표면 준비가 가장 중요합니다. 이 연구는 다음을 확인합니다.레이저 빔 청소알루미늄 합금 EN AW 2017A에 대한 효과적이고 현대적인 전처리 방법으로, 오염 물질과 산화물을 제거하여 초기 접착력을 향상시킬 수 있습니다. 그러나 연구의 핵심 초점은 다음에 무슨 일이 일어나는가였습니다.접착 조인트부식성 환경에 노출되어 있습니다. 연구원들은 참조 세트(부식 없음), 염수 분무에 노출된 보호되지 않은 샘플, 염수 분무 노출 전 코팅(두께 100μm 및 200μm)으로 보호된 두 세트 등 4개 세트의 샘플을 준비했습니다. 이 설정은 일단 결합된 레이저 청소 인터페이스가 추가 보호 유무에 관계없이 공격적인 조건을 얼마나 잘 견딜 수 있는지 직접 테스트했습니다.

2. 영향 정량화: 보호 없이 강도 손실

결과는 부식성 환경으로 인한 심각한 위협을 명확하게 보여줍니다. 보호되지 않음접착 조인트, 초기에는 우수한 레이저 세척 표면을 가졌음에도 불구하고 상당한 열화를 겪었습니다. 염수 분무 환경에 720시간 노출된 후(수년간의 서비스 시뮬레이션), 이 샘플은 평균 감소를 나타냈습니다.전단 인장 강도대략30%평균 강도가 32.7 MPa인 노출되지 않은 참조 샘플과 비교됩니다. 이는 실제 위험을 정량화합니다. 부식성 환경은 중요한 접착 금속 인터페이스를 공격하여 하중 지지력의 상당한 손실을 초래합니다. 장벽이 없으면 최고의 표면 처리라도 장기적인 내구성을 보장할 수 없습니다.부식 내구성.

3. 보호 코팅이 조인트 무결성을 유지하는 방법

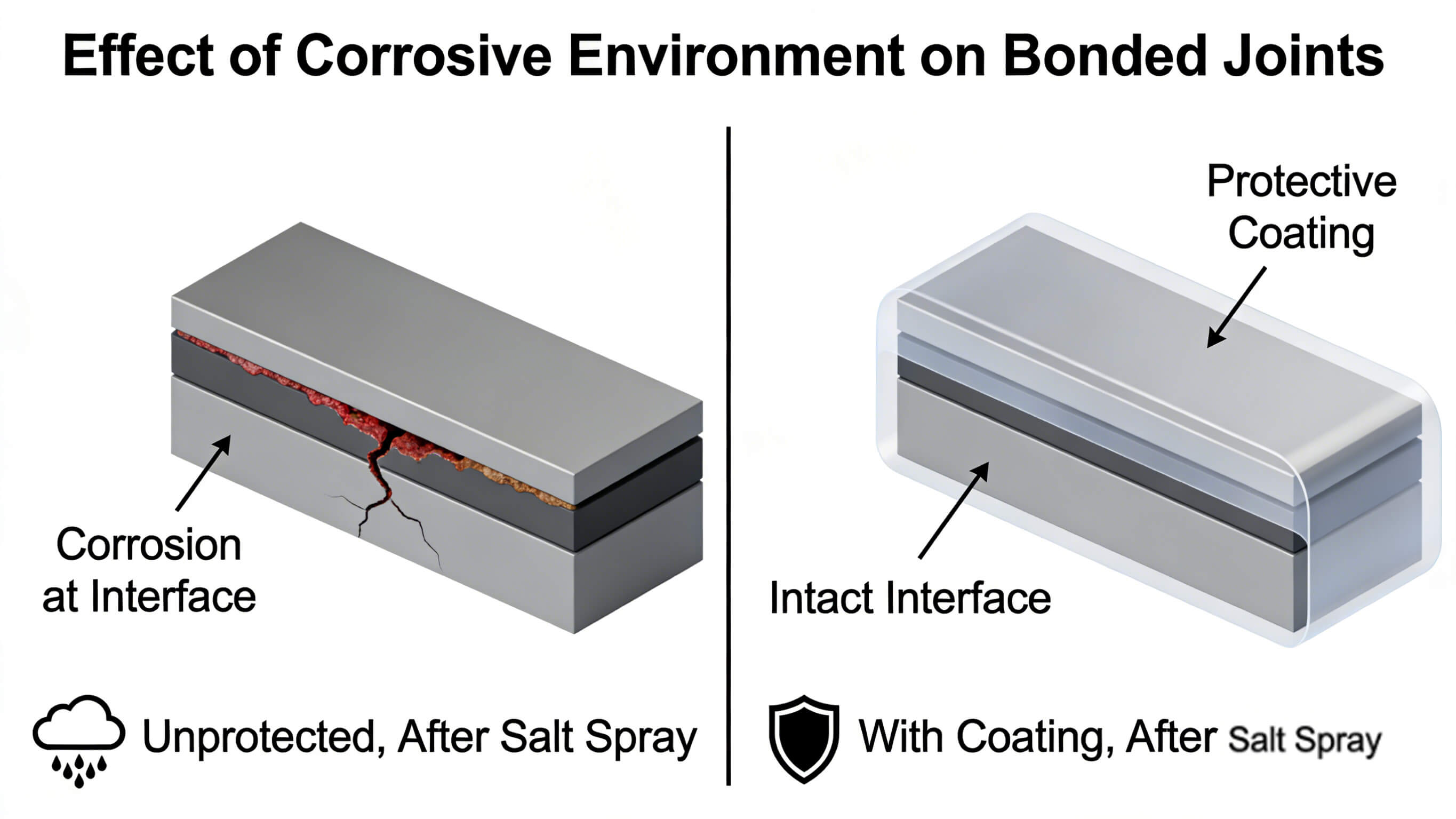

이번 연구의 두 번째 주요 발견은 보호 코팅 적용의 결정적인 이점입니다.접착 조인트EvoProtect 130 코팅으로 보호된 제품은 저항력이 현저히 향상된 것으로 나타났습니다. 논문에서는 개선 사항을 언급하고 있지만 중요한 의미는 코팅이 다음과 같은 방식으로 생성된 인터페이스의 무결성을 유지한다는 것입니다.레이저 빔 청소. 전자현미경을 사용한 미세구조 분석을 통해 이를 확인했습니다. 참고 샘플은 접착-금속 계면이 손상되지 않은 것으로 나타났습니다. 대조적으로, 염수 분무에 노출된 보호되지 않은 샘플은 강도 손실의 직접적인 원인인 경계면에서 뚜렷한 부식을 나타냈습니다. 보호 코팅은 장벽 역할을 하여 전해질 침투를 방지하고 접합부의 건전성을 유지합니다. 두께(100μm 대 200μm)는 보호 수준에 영향을 미치므로 적절한 사양의 필요성이 강조됩니다.

4. EV 제조에 대한 결론

이 연구는 내구성이 뛰어난 스포츠 EV 구조를 설계하기 위한 실행 가능한 통찰력을 제공합니다. 확인하는 동안레이저 빔 청소알루미늄 합금을 위한 탁월한 준비 단계이지만 환경 저항성을 위한 독립형 솔루션은 아닙니다. 부식성 환경은 보호되지 않은 상태로 저하됩니다.접착 조인트시간이 지남에 따라 직접적인 영향을 미치는부식 내구성그리고 차량의 하중 지지 프레임의 안전성. 따라서 섀시 프로토타입과 같은 중요한 응용 분야의 경우 레이저 표면 청소는 견고하고 잘 설계된 보호 코팅 시스템과 결합되어야 합니다. 이러한 결합된 접근 방식은 초기의 높은 결합 강도가 차량의 수명 전반에 걸쳐 유지되어 장기적인 구조적 무결성과 성능을 보장합니다.

참조: "레이저 빔으로 표면을 청소한 스포츠 전기 자동차의 하중 지지 프레임 프로토타입의 접합부에 부식 환경이 미치는 영향" 글: Pavel Klaus, Marek Beseda, Michal Weisz, Tomáš Pawlenka, Martin Juránek, Jan Rygel
