Influencia de los parámetros de corte y los gases auxiliares en la calidad del corte por láser del acero estructural 09G2S (S355J2, EN 10025-2)

En la fabricación industrial moderna,calidad de corte por láseres primordial para componentes estructurales fabricados con grados de acero de baja aleación como 09G2S (equivalente a S355J2 según EN 10025-2). Ampliamente utilizado en las industrias de ingeniería mecánica, minería y metalúrgica, el 09G2S ofrece alta resistencia y buena tenacidad. Sin embargo, su elevado contenido de manganeso y silicio lo hace sensible a los efectos térmicos durantecalidad de corte por lásermejoramiento. Un estudio reciente de acceso abierto publicado enResultados en Ingenieríainvestiga sistemáticamente cómoparámetros de cortey ayudar a la selección de gases, específicamente aire versus oxígeno puro, gobiernan elcalidad de corte por láser, evolución microestructural y formación de defectos en láminas de acero 09G2S de 16 mm de espesor utilizando un láser de fibra de 8 kW.

1. El papel fundamental del gas auxiliar en la calidad del corte por láser

la elección degas auxiliares uno de los factores que más influyecalidad de corte por láseren aceros estructurales. El estudio mencionado realizó un análisis comparativo directo entre aire comprimido y oxígeno puro como gases auxiliares. Paraparámetros de corte, el estudio estableció regímenes optimizados para cada tipo de gas. Con asistencia de aire, la potencia de perforación se fijó en 7 kW con 1,2 segundos de tiempo de perforación y una presión de gas de 7 bar, mientras que el corte se realizó a 7 kW de potencia, 1,6 m/min de velocidad y 7,5 bar de presión. Para la asistencia de oxígeno fueron suficientes valores significativamente más bajos: 2,5 kW de potencia de perforación, 0,7 segundos de tiempo de perforación y solo 0,5 bar de presión de gas durante el corte. Esta dramática diferenciaSurge de la reacción de oxidación exotérmica del hierro cuando se utiliza oxígeno, que aporta activamente energía térmica al proceso de corte.

2. Aire versus oxígeno: calidad de la superficie y comportamiento de oxidación

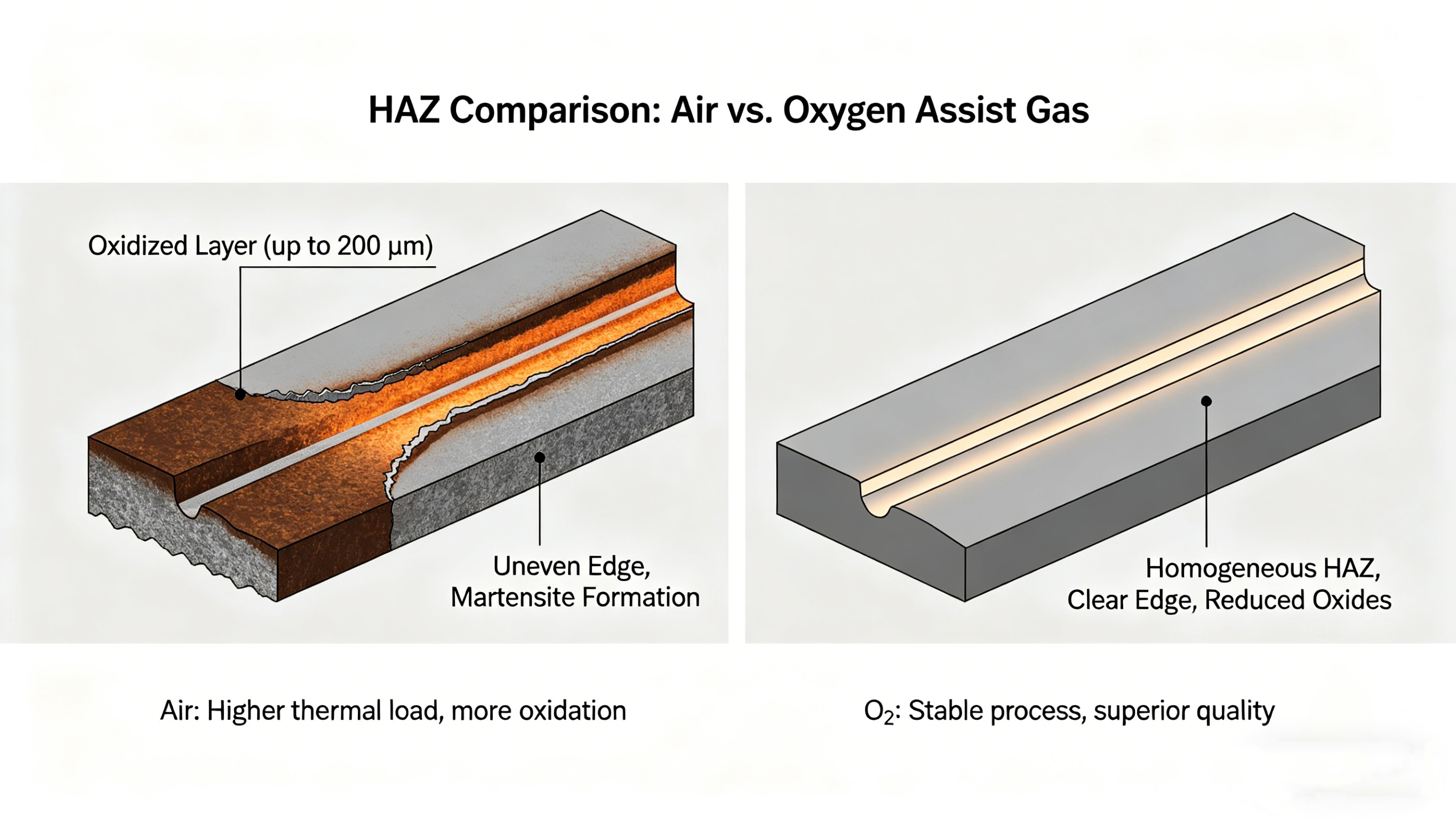

Los resultados experimentales del estudio revelan marcadas diferencias encalidad de corte por láserentre los dos gases auxiliares. Al cortar conasistencia aérea, se observó una superficie de corte desigual, acompañada por la formación de una capa oxidada de hasta 200 μm de espesor y el desarrollo de martensita en la zona cercana a la superficie, atribuido a una mayor carga de calor y una eliminación ineficiente del material fundido. En contraste,asistencia de oxígenoaseguró un proceso de corte mucho más estable, entregando un borde uniforme y claro con una microestructura homogénea en la zona afectada por el calor (HAZ) y un contenido de óxido reducido. Las métricas cuantitativas confirmaron esta superioridad: el corte con oxígeno logró un ancho de corte de 1,0 mm y una rugosidad superficial Rz ≤ 20 μm, en comparación con 1,2 mm y ≤ 25 μm para el corte con aire.

3. Evolución microestructural y composición de fases.

Más allá de las características de la superficie, el estudio empleó difracción de rayos X para analizar las transformaciones de fase en la zona de corte, un indicador crítico decalidad de corte por láserque afecta a operaciones posteriores como la soldadura. Bajoasistencia aérea, la intensidad máxima del pico de difracción alcanzó 359 cuentas, lo que indica una mayor concentración de fases de óxido y tensiones residuales dentro de la ZAT. El análisis semicuantitativo reveló que bajo soplado de aire, la fase dominante era el óxido de hierro (II) (FeO) en aproximadamente un 48%, mientras que el α-Fe metálico comprendía sólo alrededor del 21%. Bajoasistencia de oxígeno, la intensidad del pico de difracción cayó a 239 cuentas y la composición de la fase se invirtió dramáticamente: el contenido de α-Fe aumentó a aproximadamente el 53%, mientras que el FeO disminuyó a aproximadamente el 13%. Esta inversión confirma que el corte con oxígeno preserva mejor la fase de ferrita del metal y al mismo tiempo expulsa más eficazmente los productos de oxidación de la zona de corte.

4. Integridad mecánica y eficiencia de recursos

El estudio también evaluó la distribución de la microdureza, una medida directa de la estabilidad estructural ycalidad de corte por láserpara posteriores operaciones de soldadura. Bajoasistencia aérea, los valores de microdureza aumentaron cerca de la superficie de corte, desde 125 HV a 0,05 mm de profundidad y disminuyeron gradualmente hasta 118 HV a 0,45 mm de profundidad, lo que indica la formación de una capa superficial endurecida debido al rápido enfriamiento. Bajoasistencia de oxígeno, la microdureza se distribuyó de manera más uniforme en el mismo rango de profundidad, de 120 HV a 117 HV, lo que confirma un estado estructural más estable. Este perfil de dureza uniforme es un factor beneficioso para mantener características de alta resistencia en uniones soldadas durante el procesamiento posterior. Además, la asistencia de oxígeno demostró ser mucho más eficiente en cuanto a recursos, con un caudal calculado de sólo 2,33 m³/h en comparación con los 46,01 m³/h del aire, una reducción de veinte veces en el consumo de gas.

5. Recomendaciones prácticas para aplicaciones industriales

Para los fabricantes que procesan acero estructural 09G2S (S355J2), los hallazgos del estudio ofrecen una guía clara sobreparámetros de cortemejoramiento. Cuandocalidad de corte por láseres la prioridad, particularmente para componentes que requieren soldadura posterior o operación en aplicaciones de soporte de carga, se recomienda encarecidamente la asistencia de oxígeno puro. Ofrece una calidad de borde superior, una microestructura HAZ más uniforme y un consumo de gas significativamente menor. El régimen de corte de oxígeno óptimo incluye una potencia de corte de 5 kW, una velocidad de 1,5 m/min, una posición de enfoque de −0,7 mm y una presión de gas de 0,5 bar con un diámetro de boquilla de 1,8 mm. Para aplicaciones donde el costo es la principal limitación, la asistencia de aire sigue siendo una opción, pero entendiendo que puede ser necesario un posprocesamiento para abordar la oxidación y las irregularidades de la superficie. En definitiva, elgas auxiliarLa selección debe estar alineada con los requisitos de calidad específicos del componente final para lograr una calidad óptima.calidad de corte por lásery confiabilidad estructural a largo plazo.
